工商业制式数字集群防爆终端
Q8088
Q8088防爆对讲机,专为石油化工行业研制作,防爆标准达到了“ib”级别,在含有可燃性气体等高危等作业环境中,提供了安全可靠的通信保障。采用全键盘设计,配备高容量电池,更适合作业类人员使用。防护等级高达IP68,全新的数字降噪语音技术,在苛刻环境中可全面构筑安全防线,提升作业效率。

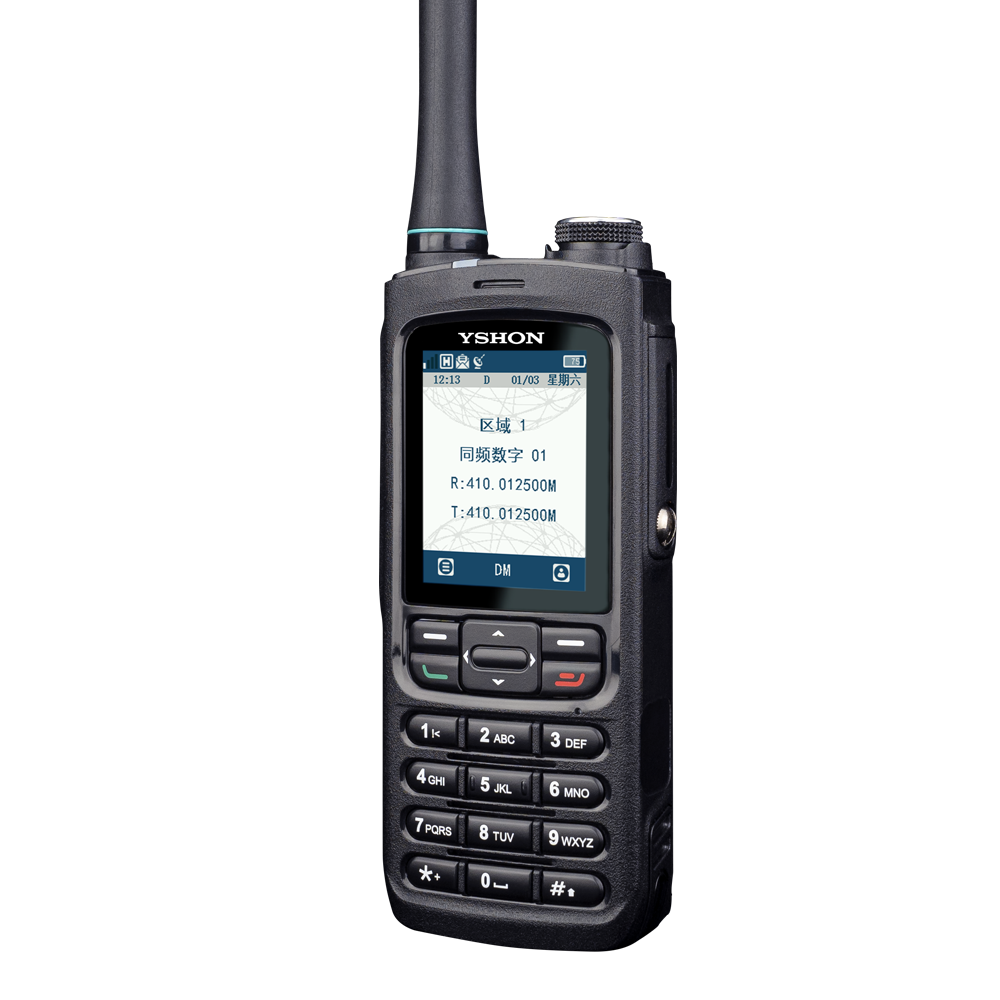

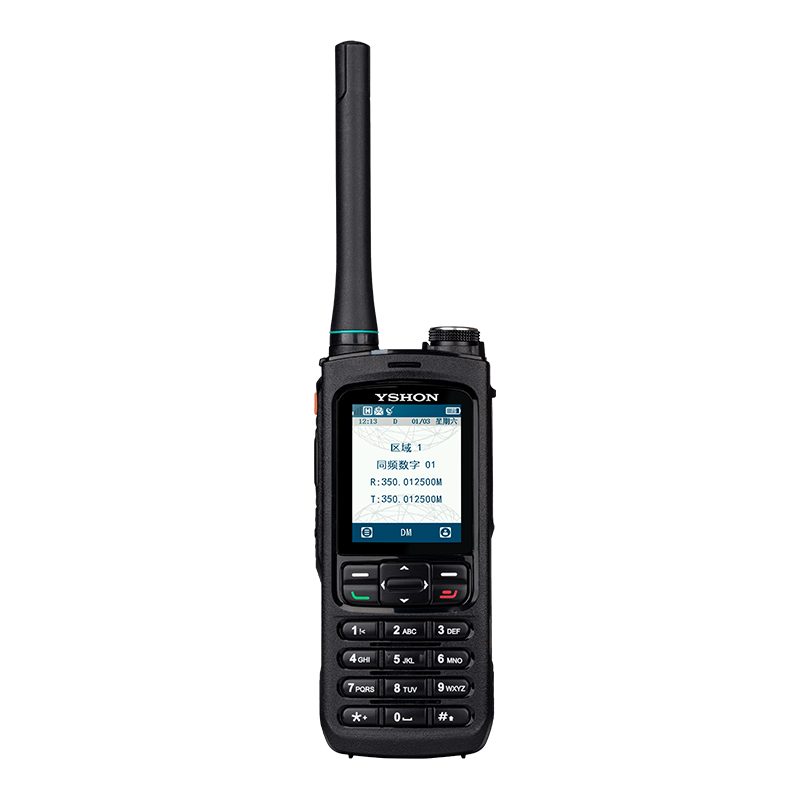

产品方位图
产品功能特点
产品技术参数
产品配件

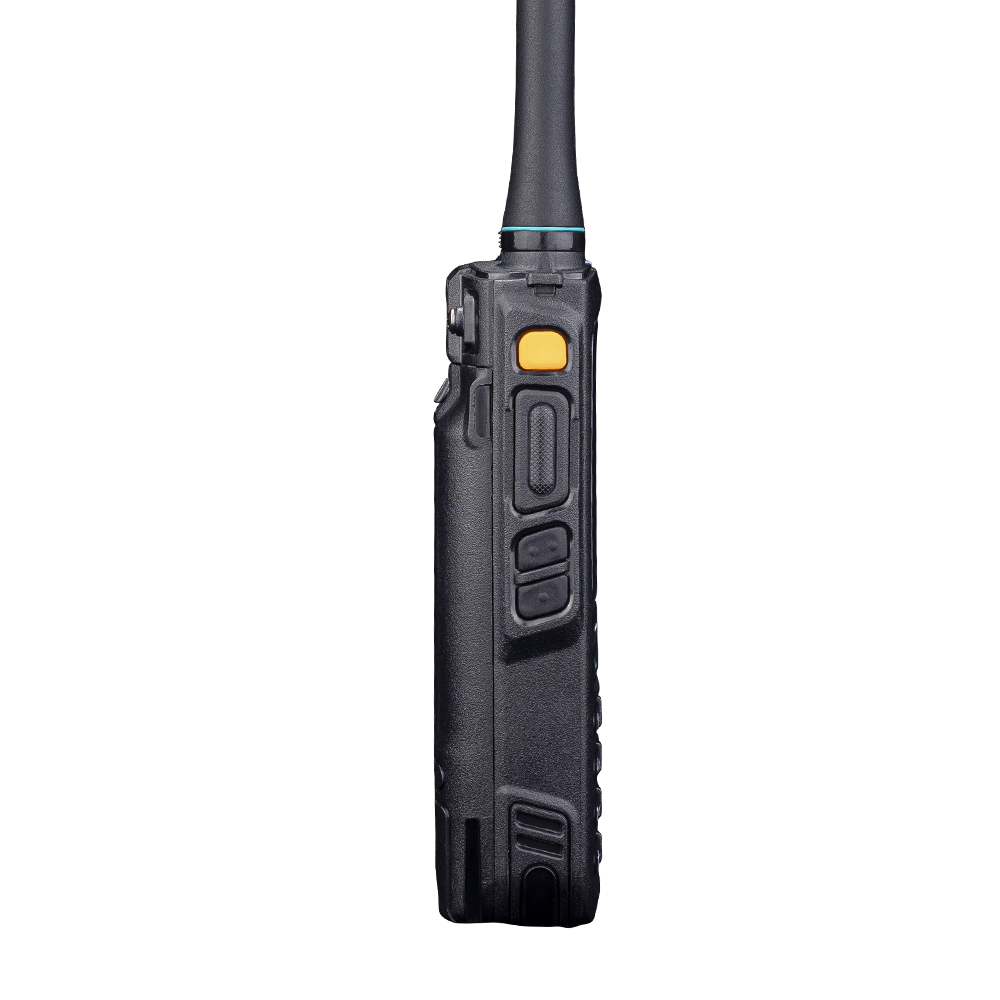

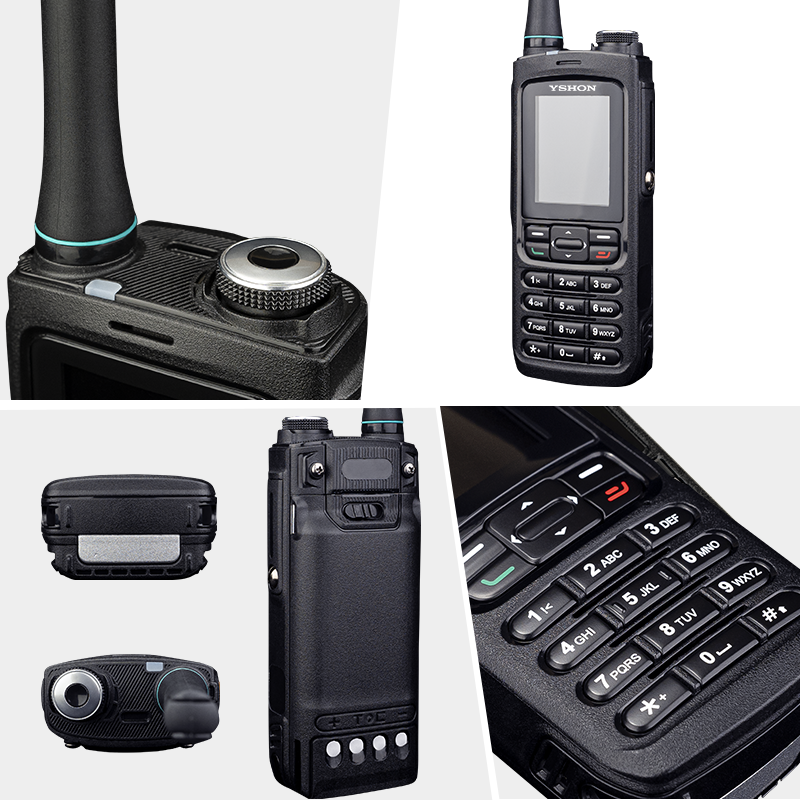

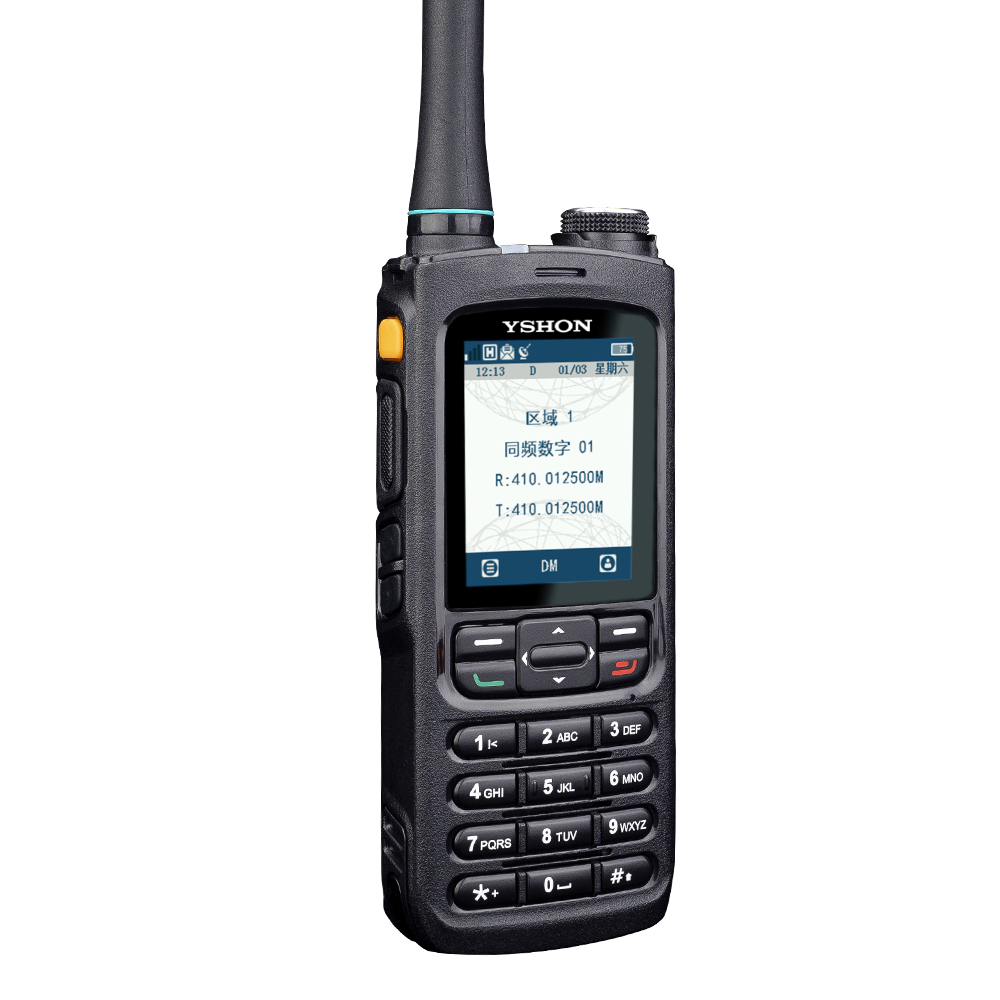

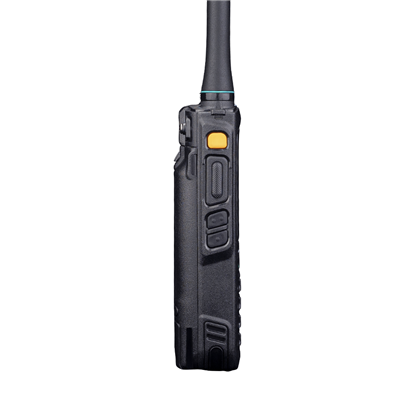

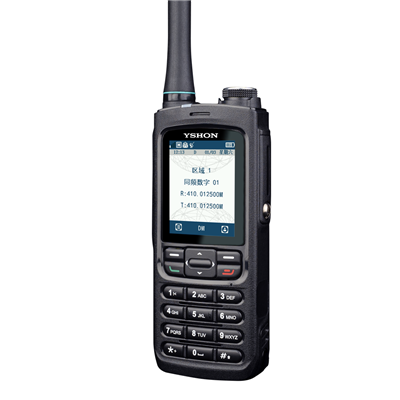

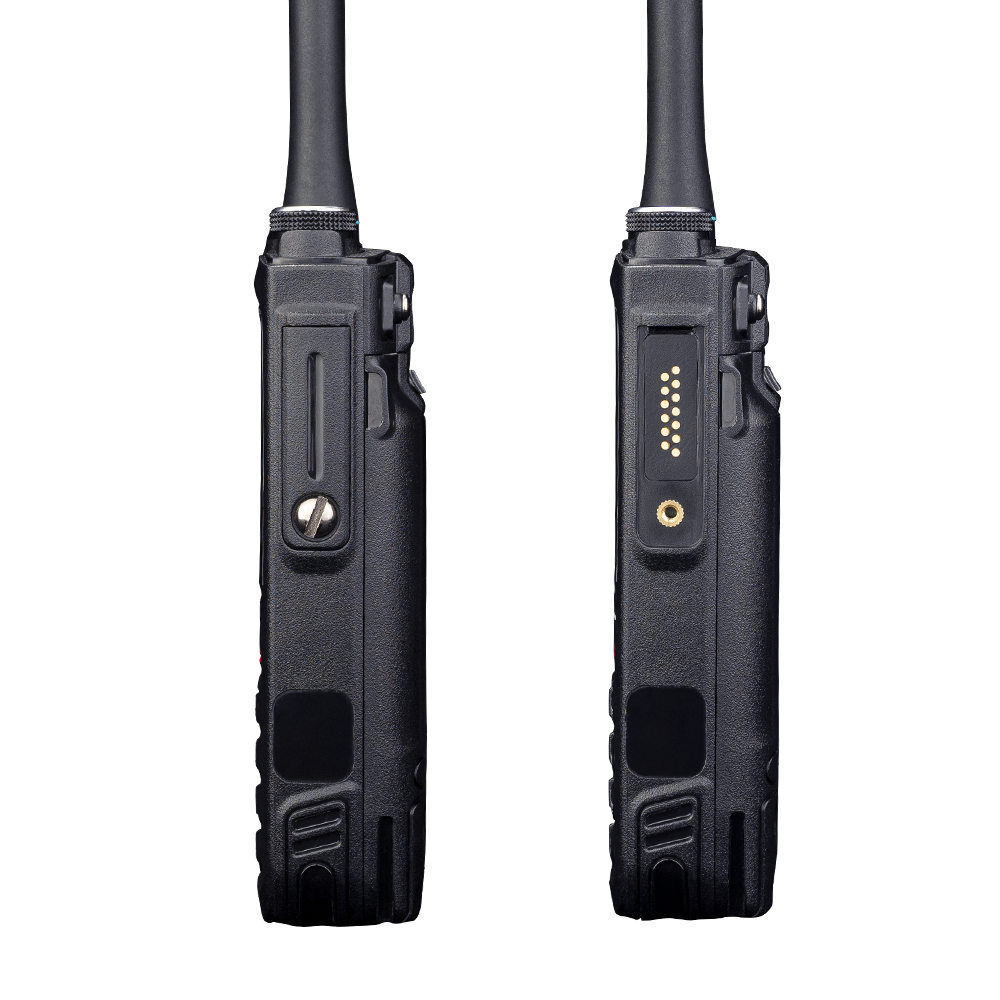

外观介绍
产品配件
天线
背夹
充电座
开关电源
挂绳
发射机 | |
输出功率 |
高功率:3W 低功率:1W |
功率容限变化 | +2/-3dB (极限条件) |
发射频率误差 |
±1ppm |
数字FSK Error |
<2% |
4FSK 发射误码率 | ≤1×10-4 |
4FSK 调制频偏误差 |
≤10.0% |
占用带宽(PDT/DMR) |
≤8.5kHz |
功率上升/下降时间 | ≤1.5ms |
邻道功率(ACPR) |
≤-60dB @12.5KHz ≤-70dB @25KHz |
瞬态切换邻道功率 (ACTR) |
≤-50dB @12.5KHz ≤-60dB @25KHz |
FM 调制 |
16KOF3E @25kHz 8KOF3E @12.5kHz 4K00F1D @6.25kHz |
4FSK 数字调制方式 |
12.5KHz(data only):7K60FXD 12.5KHz(data+voice):7K60FXE |
音频失真 | ≤3% @ 40% deviation |
音频响应 | +1~-3dB |
FM 交流声与噪吉 |
40dB @12.5KHz 45dB @25KHz |
发射杂散 |
≤-36dBm(9kHz~1GHz) ≤-30dBm(1GHz~12.75GHz |
接收机 | |
灵敏度 模拟 |
0.22μV(FM @ 12dB SINAD) 0.18μV(typ.) (FM @ 12dB SINAD) 0.3μV(FM 20dB SINAD) |
灵敏度 数字 | 0.20μV(typ.) (@ 5% BER) |
邻道选择性 |
60dB @ 12.5kHz 70dB @ 25kHz |
互调响应抗扰性 |
65dB @ 12.5kHz 65dB @ 25kHz |
阻塞 |
90dB @ 12.5kHz 90dB @ 25kHz |
共信道抑制 |
-12dB @ 12.5kHz -8dB @ 25kHz |
杂散响应抗扰性 |
70dB @ 25kHz 70dB @ 25kHz |
音频输出功率,在5%失真下 | 1.0w/ 8Ω |
传导发射杂散 |
<-57dBm(9kHz~1GHz) <-47dBm(1GHz~12.75GHz) |
一般规格 | |
频率范围 |
136-174MHz, 350-400MHz,40-470MHz,450-520MHz |
信道间隔 |
6.25KHz(NXDN数字) / 12.5KHz / 25KHz |
信道容量 | 2000 |
区域容量 | 64 |
供电要求 | 7.4V (额定) |
电池 | 3200mAh |
工作时间(5/5/90工作循环, 高功率发射) |
模拟/NXDN数字: 15小时; DMR/PDT数字: 17.5小时 |
频率稳定度 | ±1.0ppm |
天线阻抗 | 50Ω |
尺寸(长x 宽x高) | 134x58x39.5mm |
重量 | 约305g |
防水防尘等级 | IP68 |
产品配件
天线
背夹
充电座
开关电源
挂绳
